科士达机房空调|科士达精密空调|科士达恒温恒湿空调
发布时间:2024-06-17 09:35:10浏览次数:

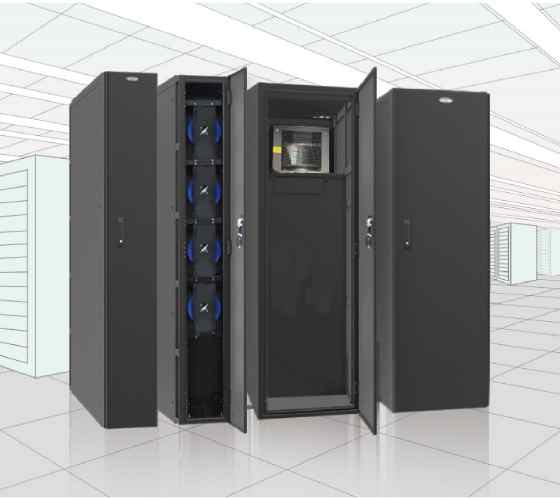

科士达机房精密空调FocusAir系列
FocusAir系列行级精密空调是为新一代高热密度数据中心机柜特定制冷需求而推出的解决方案。通过紧贴热源的设计,直接处理服务器排出的热风,缩短气流路径,防止冷热风交汇、气流损失降到最低,消除气流及制冷的不确定性。通过对热源负荷变化的实时监测,并精确调节制冷输出量及风机输出量,使制冷量和送风量精确且可预测,实现更有针对性的精确制冷,完美解决数据中心高密度散热问题,保障关键设备全年365×24小时不间断高效可靠运行。
产品核心特点

灵活的空间应用

兼容各类机柜结构,并机式安装。半柜/一柜尺寸可选1200mm/1400mm
多种送风方式选择,左侧、右侧、双侧送风方式可选

节能、低噪、高可靠性

专业的低载除湿设计,低负载时可更好的控制机柜内部湿度和温度

丰富端口设计

兼标准配置RS485,可选SNMP
标配组网端口,最多可支持32台组网轮值备份
便捷安装维护
支持上下走管设计
可选上排水
电控抽拉式设计
预充制冷剂设置,现场直接连接铜管即可使用
绿色环保
采用绿色环保R410A制冷剂
多种制冷方式可选
风冷型、水冷型、冷冻水型
高效节能动态输出
直流变频压缩机,实时适应机柜热负载变化
高效CE风机,根据负载需求自动无极调节风量匹配
高回风温度设计,高显热比,高效能运行
标配电子膨胀阀,适应性强,低温区域、冬季或部分负载运行节能效果更佳
无极调速室外机,运行平稳、节能、低噪、高可靠性
DX机组(风冷型) CW机组(冷冻水型)
FS*** 单位 20 25 40 FS*** 单位 25 35 65
机组配置 - 单冷 恒温恒湿 单冷 恒温恒湿 单冷 恒温恒湿 机组配置 - 单冷 恒温恒湿 单冷 恒温恒湿 单冷 恒温恒湿
总冷量 KW 25.1 25.5 40.4 总冷量 KW 25.1 35.5 67
显冷量 KW 25.1 25.5 40.4 显冷量 KW 25.1 35.5 67
风量 M³/H 4920 5050 8080 风量 M³/H 5100 6500 12000
机组重量 KG 230 237 255 262 305 315 机组重量 KG 190 196 215 223 267 275
机组宽度 MM 300 400 600 机组宽度 MM 300 400 600
机组深度 MM 1100 1100 1100 机组深度 MM 1100 1100 1100
机组高度 MM 2000 2000 2000 机组高度 MM 2000 2000 2000

备注:

1.风冷/水冷机组数据基于37°C,25%RH内回风温度;

2.冷冻水机组数据基于37°C, 25%RH内回风温度,冷冻水进出水温度10°C,15°C;

3.标准型室外机最低工作环境温度-20°C,低温型机组最低工作温度-40°C;

4.标准机型为前送风

科士达机房精密空调StationAir系列
StationAir系列精密空调机组,采用智能化微电脑控制系统,全中文大屏幕,具备多级密码保护及专家级故障诊断功能。配置来电自启动功能,过欠压保护等功能,即时有效的保障机组的正常运转。可以支持远程监控,配置RS485卡。机组还可以实现主备机自动切换功能。整个机组结构紧凑占地面积较小,可以全正面维护。
产品核心特点

绿色节能

高能效比:精心匹配的制冷系统,确保超高能效比。

高显热比:机组采用大风量小焓差设计,确保高显热比。

绿色制冷剂:推荐R410a环保制冷剂,可选R407c,R22制冷剂。

高可靠性

采用高效稳定的名牌压缩机及后倾离心风机,保障机组的高寿命和高能效比。

采用业内认可品牌的优质零部件,确保机组的高可靠性。

产品经过严格苛刻的测试检验。

全天候运行设计

精密空调机组按照365天×24小时全天候不间断高效可靠运行设计。

机组适用于严寒地区,选配低温组件后机组在-40℃的低温下仍能可靠运行。

无极调速室外风机,适应室外环境温度变化。

采用专业电子膨胀阀确保系统适应性。

智能控制

精确的微电脑控制系统,全中文大屏幕显示,具有多级密码保护、专家故障诊断功能。

配备标准RS485通讯接口,支持远程监控。

超宽输入电压设计,配置来电自启动功能,选配缺相及错相保护、过欠压保护功能,保障机组安全稳定工作。

灵活的主备机切换功能,实现机组自动切换、轮流值班功能。

灵活应用

精密空调机组可依据项目灵活选配,满足用户不同需求:

灵活安装:快速接头、随机配送联机铜管、制冷剂、室外安装支架等。

多种送风方式:上送风、下送风、上前送风、下前送风。

多种制冷型式:风冷型、水冷型、冷冻水型、乙二醇冷却型、双冷源型。

丰富的选件:EC风机、高效过滤器、特殊加湿器等。

定制方案:高 / 低温环境解决方案、低噪声解决方案、高海拔解决方案、大风量 / 高机外余压解决方案、长连管 / 高落差解决方案。

机组结构紧凑占地面积小,100%全正面维护。

应用范围

中小型计算机房

设备间、动力间

户外电子、通讯设备间

变电站、变电所

实验室、检测室、存储间

商用楼宇计算机房

ST*** 单位 005 007 012 017 020
机组配置 - 单冷 恒温 恒温恒湿 单冷 恒温 恒温恒湿 单冷 恒温 恒温恒湿 恒温恒湿 恒温恒湿
总冷量1) KW 5.5 7.5 12.5 17.5 20.5
显冷量1) KW 5.2 6.8 11.3 15.8 18.6
风量 M³/H 2000 2250 2850 5000 6200
显热比 / 0.95 0.91 0.90 0.90 0.91
加热量 KW 3 3 3 3 4 4 6 6
加湿量 KG/H 2.5 2.5 4 4.5 4.5
压缩机数量 PCS 1 1 1 1 1
风机数量 PCS 1 1 1 1 1
电压 V 220~240 220~240 380~415 220~240 220~240 380~415 380~415 380~415 380~415
频率 HZ 50 50 50 50 50 50 50 50 50
相数 P 1 1 3 1 1 3 3 3 3
满载电流 A 11.6 23.2 15.5 15.3 26.9 19.2 11.3 16.5 16.5 23.7 24.7
机组重量 KG 105 110 120 115 120 130 165 170 180 280 300
机组宽度 MM 550 550 650 750 750
机组深度 MM 450 450 550 700 700
机组高度 MM 1750 1750 1850 1900 1900
配图室外机
KCS*** 单位 007 010 018 024 028
换热能力 KW 7.6 10.4 18.1 23.8 27.2
电压 V 220 220 220 220 220
频率 HZ 50 50 50 50 50
相数 P 1 1 1 1 1
满载电流 A 0.5 0.7 1.4 2.7 2.7
噪声2) DB(A) 38.5 43.9 43.6 54.9 52.9
机组重量 KG 38 48 60 117 124
机组宽度 MM 877 967 1014 1600 1400
机组深度 MM 340 398 375 975 975
机组高度 MM 608 807 1244 651 651
脚架高度 MM 455 455
备注:
1、参数表
1) 风冷机组数据基于24°C,50%RH室内回风温度
2) 噪音指标为10M处自由场地的声压级值。
2. ST05, ST07和ST12机组出厂预充冷媒,配套5M联机管道及室外机安装支架。
3. 因产品技术进步如使表中数据变更恕不另行通知,深圳科士达科技股份有限公司保留数据的最终解释权。
科士达机房精密空调MatrixAir系列
科士达MatrixAir系列精密空调融合业界先进的节能环保技术,依托全面的开发工具和技术资源按高标准精心设计而成,以高品质的系统设计确保机组的高可靠性,是关键制冷行业先进可靠、高效节能和安全环保的新一代产品。可保障数据中心关键IT设备全年365天×24小时不间断高效可靠运行。
产品核心特点

高适用能力的模块组件

科士达MatrixAirTM系列精密空调由高质量的模块组件构成,模块组件可进行灵活应用,适用于数据中心不同需求。

风机组件,加湿组件,节流组件,加热组件,制冷组件···

可灵活匹配的丰富选件

根据用户需要,科士达专业工程师从众多选件中灵活组合出一种可以准确匹配项目的制冷解决方案。

具有弹性的拓展能力

科士达MatrixAirTM系列精密空调采用模块化构造,每台机组均有独立智能控制系统,支持多台机组联网群控,可进行灵活的集中布置或分散布置,满足成长型数据中心对制冷能力的扩展性需求。

宽制冷范围

科士达MatrixAirTM系列精密空调可提供的制冷量范围为25kW~300kW,充分满足数据中心对制冷级别的要求。

模块化结构设计

科士达MatrixAirTM系列精密空调采用模块化结构设计,机组结构更紧凑,占地面积更小;而且支持模块化拆分,解决紧凑空间搬运维护难题,全正面维护,侧面及后面亦可打开维护。

七种制冷型式

科士达MatrixAirTM系列精密空调提供七种制冷系统选择:①风冷型(A)、②水冷型(W)、③冷冻水型(C)、④乙二醇经济运行型(G)、⑤风冷双冷源型(D)、⑥水冷双冷源型(E)、⑦双冷冻水型(F);满足用户不同需求。

科士达MatrixAirTM系列精密空调的双制冷系统设计,冗余性更好,故障应变能力更强。

<div font-size:14px;background-color:#ffffff;"="">
风冷MT***UD 单位 25 30 35 45 55 40 50 60 70 80 90 100
水冷MT***UE
AC风机
风量 M³/H 7500 8000 8500 13000 15000 12500 14000 18000 18500 21000 23000 25000
DX总冷量 1) KW 26.7 30.8 35.5 45.5 54.5 41.2 53.5 61.4 70.9 81.3 90.6 104.4
DX显冷量 1) KW 24.3 29.3 32.7 42.8 51.8 37.9 49.2 57.7 63.8 77.2 83.4 95
DX显热比 / 0.91 0.95 0.92 0.94 0.95 0.92 0.92 0.94 0.90 0.95 0.92 0.91
CW总冷量 2) KW 27.6 32.4 41.2 56.5 61.5 54.5 59.3 67.4 71.0 90.6 97.6 106.6
CW显冷量 2) KW 25.3 29.3 36.6 50.2 55.6 47.8 53.5 60.5 64.1 80.8 87.9 94.8
CW显热比 / 0.92 0.90 0.89 0.89 0.90 0.88 0.90 0.90 0.90 0.89 0.90 0.89
进水量2) M³/H 4.75 5.58 7.13 9.75 10.53 9.33 10.14 11.55 11.99 14.03 16.80 18.21
压降 2) KPA 51.6 75.3 93.3 85.5 99.0 77.6 92.2 62.2 68.0 97.4 104.8 124.1
EC风机
风量 M³/H 7800 8300 8800 13500 15400 13200 15000 18700 19300 21600 23900 26000
DX总冷量 1) KW 26.9 31.2 35.7 45.9 54.7 41.6 53.8 61.7 71.1 81.8 90.8 104.7
DX显冷量 1) KW 25 30 33.6 44.1 52.5 39.5 50.6 59.2 66.1 78.5 85.4 97.4
DX显热比 / 0.93 0.96 0.94 0.96 0.96 0.95 0.94 0.96 0.93 0.96 0.94 0.93
CW总冷量 2) KW 28.3 33.2 42.8 57.3 62.3 55.3 60.2 67.9 71.7 91.3 98.1 108.2
CW显冷量 2) KW 26.4 29.8 38.5 51.6 56.5 49.7 54.7 61.2 64.5 83.1 90.0 97.6
CW显热比 / 0.93 0.90 0.90 0.90 0.91 0.90 0.91 0.90 0.90 0.91 0.92 0.90
进水量 2) M³/H 4.9 5.7 7.3 10.0 10.7 9.6 10.4 11.8 12.3 14.3 17.2 18.6
压降 2) KPA 54 78 95 89 102 82 96 65 71 100 109 126
标配电加热 3) KW 6 6 6 9 9 9 9 9 9 12 12 12
大功率电加热 KW 12 12 12 18 18 18 18 18 18 24 24 24
加湿量-(标准) KG/H 6 8 8 10 10 10 10 10 10 12 12 12
加湿量-(最大) KG/H 8 8 8 15 15 15 15 15 15 15 15 15
压缩机数量 PCS 1 1 1 1 1 2 2 2 2 2 2 2
风机数量 PCS 1 1 1 2 2 2 2 2 2 3 3 3
满载电流-(风冷) A 28.8 32.7 35.1 48.3 54.4 43.8 53.6 58.7 63.5 76.3 81.7 96.6
满载电流-(水冷) A 26.1 27.3 29.7 42.9 49.0 38.4 48.2 50.6 55.4 68.2 73.6 85.8
机组重量 KG 380 450 460 610 620 670 700 760 770 970 990 1090
机组宽度 MM 850 1200 1200 1650 1650 1650 1650 2010 2010 2460 2460 2810
机组深度 MM 850 850 850 850 850 850 850 850 850 850 850 850
机组高度 MM 1960 1960 1960 1960 1960 1960 1960 1960 1960 1960 1960 1960
CW机组(冷冻水型)
MT*** 单位 30 40 50 60 70 80 90 100 110 120
总制冷量 KW 32.8 44 50.2 63.2 73 85 94.7 105.3 112 127.6
显冷量 KW 32.8 44 50.2 63.2 73 85 94.7 105.3 112 127.6
风量 M³/H 9500 11000 12000 14000 15000 20000 21500 24000 25000 26000
机组重量 KG 340 380 390 450 460 550 563 567 570 592
机组宽度 MM 854 854 854 1180 1680 1680 1680 1680 1680 1680
机组深度 MM 970 970 970 970 970 970 970 970 970 970
机组高度 MM 1975 1975 1975 1975 1975 1975 1975 1975 1975 1975
CW机组(冷冻水型)
MT*** 单位 130 140 150 160 170 180 190 200 250 300
总制冷量 KW 142.1 153 158 172.4 177.2 191.6 202 214 254.5 274.1
显冷量 KW 142.1 153 158 172.4 177.2 191.6 202 214 254.5 274.1
风量 M³/H 30000 32000 34500 36000 37000 39000 40000 41000 48000 52000
机组重量 KG 620 630 660 720 730 740 750 900 1150 1250
机组宽度 MM 2004 2004 2330 2504 2504 2504 2504 2830 3330 3654
机组深度 MM 970 970 970 970 970 970 970 970 970 970
机组高度 MM 1975 1975 1975 1975 1975 1975 1975 1975 1975 1975
DX机组(下送风型)
风冷MT*** 单位 25 30 35 45 55 40 50 60 70 80 90 100
水冷MT***
AC风机,风冷/水冷
风量 M³/H 7500 8000 8500 13000 15000 12500 14000 18000 18500 21000 23000 25000
总冷量1) KW 26.7 30.8 35.5 45.5 54.5 41.2 53.5 61.4 70.9 81.3 90.6 104.4
显冷量1) KW 24.3 29.3 32.7 42.8 51.8 37.9 49.2 57.7 63.8 77.2 83.4 95.0
显热比 / 0.91 0.95 0.92 0.94 0.95 0.92 0.92 0.94 0.90 0.95 0.92 0.91
EC风机,风冷 / 水冷
风量 M³/H 7800 8300 8800 13500 15400 13200 14600 18700 19300 21600 23900 26000
DX总冷量 KW 26.9 31.2 35.7 45.9 54.7 41.6 53.8 61.7 71.1 81.8 90.8 104.7
DX显冷量 KW 25 30 33.6 44.1 52.5 39.5 50.6 59.2 66.1 78.5 85.4 97.4
显热比 / 0.93 0.96 0.94 0.96 0.96 0.95 0.94 0.96 0.93 0.96 0.94 0.93
标配电加热3) KW 6 6 6 9 9 9 9 9 9 12 12 12
大功率电加热 KW 12 12 12 18 18 18 18 18 18 24 24 24
加湿量-(标准) KG/H 6 6 6 10 10 10 10 10 10 12 12 12
加湿量-(最大) KG/H 8 8 8 15 15 15 15 15 15 15 15 15
压缩机数量 PCS 1 1 1 1 1 2 2 2 2 2 2 2
风机数量 PCS 1 1 1 2 2 2 2 2 2 3 3 3
满载电流-(风冷) A 28.8 32.7 35.1 48.3 54.4 43.8 53.6 58.7 63.5 76.3 81.7 96.6
满载电流-(水冷) A 26.1 27.3 29.7 42.9 49.0 38.4 48.2 50.6 55.4 68.2 73.6 85.8
机组重量 KG 400 470 480 640 650 700 730 800 810 1020 1040 1140
机组宽度 MM 850 1200 1200 1650 1650 1650 1650 2010 2010 2460 2460 2810
机组深度 MM 850 850 850 850 850 850 850 850 850 850 850 850
机组高度 MM 1960 1960 1960 1960 1960 1960 1960 1960 1960 1960 1960 1960

▼ 风冷 / 水冷双冷源机组(下送风型)

DX机组
风冷MT***UD 单位 25 30 35 45 55 40 50 60 70 80 90 100
水冷MT***UE
AC风机
风量 M³/H 7500 8000 8500 13000 15000 12500 14000 18000 18500 21000 23000 25000
DX总冷量 1) KW 26.7 30.8 35.5 45.5 54.5 41.2 53.5 61.4 70.9 81.3 90.6 104.4
DX显冷量 1) KW 24.3 29.3 32.7 42.8 51.8 37.9 49.2 57.7 63.8 77.2 83.4 95.0
DX显热比 / 0.91 0.95 0.92 0.94 0.95 0.92 0.92 0.94 0.90 0.95 0.92 0.91
CW总冷量 2) KW 27.6 32.4 41.2 56.5 61.5 54.5 59.3 67.4 71.0 90.6 97.6 106.6
CW显冷量 2) KW 25.3 29.3 36.6 50.2 55.6 47.8 53.5 60.5 64.1 80.8 87.9 94.8
CW显热比 / 0.92 0.90 0.89 0.89 0.90 0.88 0.90 0.90 0.90 0.89 0.90 0.89
进水量2) M³/H 4.75 5.58 7.13 9.75 10.53 9.33 10.14 11.55 11.99 14.03 16.80 18.21
