适用范围

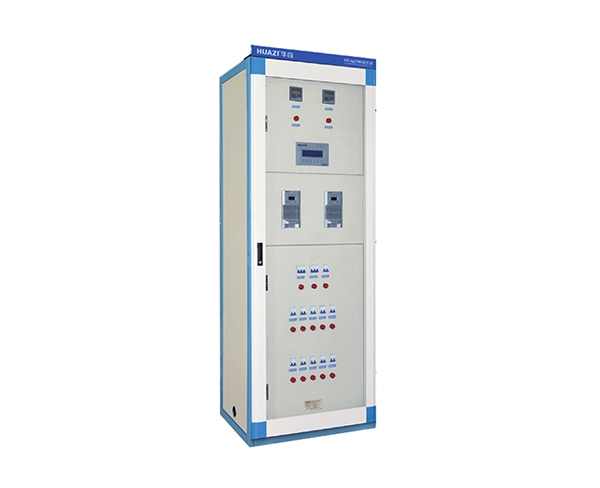

直流屏|直流电源屏柜BL-GZDW-2/3/4三种规格是专为各种不同容量用户设计的直流电源。系统配置由监控模块、整流模块、交直流监测模块、绝缘监测模块、电池巡检模块、开关量监测模块、降压模块、配电单元、 蓄电池、柜体组成，具有操作简单、智能管理、节能等特点。
适用于电力、通信、交通、化工、冶金、军事、医疗、厂矿、建筑及消防等领域及用户终端，可作为高压开关、继电保护、自动装置的操作电源和控制电源。
系统特点
BL-GZDW-2：
1) 两路交流输入自动切换，确保系统正常运行；
2) 输入电压范围宽，电网适应性强；
3) 采用BL-JK02B监控，液晶显示屏，中文菜单，界面友好丰富，按键操作简单方便；
4) 具有周全的系统设置、运行信息查询及各项告警等功能；
5) 智能化的蓄电池充放电管理、完善可靠的温度补偿功能；
6) 可扩展蓄电池检测单组110节、绝缘检测30路、开关量检测32路；
7) 系统采用多级密码权限管理，限制未受权人员的操作，确保系统安全可靠运行 ；
8) 内置RS232、RS485两种通讯接口，可通过后台监控和运程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，实现无人值守；
9) 支持RTU、CDT、MODBYS、三种通讯规约。
BL-GZDW-3：
1) 两路交流输入自动切换，确保系统正常运行；
2) 输入电压范围宽，电网适应性强；
3) 采用BL-JK03监控，5.7寸触摸显示屏，中文显示、人机界面友好，触摸屏点触式操作；
4) 具有周全的系统设置、运行信息查询及各项告警等功能；
5) 智能化的蓄电池充放电管理、完善可靠的温度补偿功能；
6) 整流模块采用带电热插拔，日常维护方便快捷；
7) 可扩展蓄电池检测2组110节、绝缘检测240路、开关量检测160路；可兼容通信电源模块、逆变电源模块、直流变换模块；
8) 系统采用多级密码权限管理，限制未受权人员的操作，确保系统安全可靠运行；
9) 内置RS232、RS485两种通讯接口，也可通过后台监控和运程监控对系统实施“遥测、遥控、遥信、遥调” 四遥功能，实现无人值守；
10) 支持RTU、CDT、MODBUS三种通讯规约。
BL-GZDW-4：
1) 两路交流输入自动切换，确保系统正常运行；
2) 输入电压范围宽，电网适应性强；
3) 采用BL-JK04监控，全新的组态软件，彩色7寸(10.4寸)液晶显示器，触摸屏点触式操作，32位真彩显示，刷新速度快、操作直观、人性化设计，可长期工作在长亮状态；完善的真人语音报警系统；
4) 具有周全的系统设置、运行信息查询及各项告警等功能；
5) 智能化的蓄电池充放电管理、完善可靠的温度补偿功能；
6) 整流模块采用带电热插拔，日常维护方便快捷；
7) 可控制整流模块多26台；可扩展交直流检测2个单元、绝缘检测240路、蓄电池检测2组110节、开关量检测 160路；可兼容逆变电源模块、直流变换模块；
8) 32M超大存储空间，系统内置USB接口，具备多重打印输出系统；
9) 系统采用多级密码权限管理，限制未受权人员的操作，确保系统安全可靠运行；
10) 内置RS232、RS485及以太网通讯接口，也可通过后台监控和远程监控对系统实施“遥测、遥控、遥信、遥 调”四遥功能，实现无人值守；
11) 支持RTU、CDT、MODBUS、IEC四种通讯规约选择；
12) 可根据用户需求，定制系统使用功能与显示图文、增设GPS短信报警功能。
技术参数

项目	参数指标
额定输入电压	380VAC±20%
额定输出电压	220VDC、110VDC
额定输出电流	10A、1、20A、30A、40A、50A、60A、70A、80A、90A、
	100A、120A、130A、150A、180A、200A、260A、300A、......
蓄电池容量	7Ah、10Ah、20Ah、38Ah、65Ah、100Ah、150Ah、200Ah、300Ah
	500Ah、600Ah、800Ah、1000Ah、1500Ah、2000Ah、......
稳压精度	≤±0.5%
稳流精度	≤±0.5%
纹波系数	≤±0.1%
电网频率	50BL±10%
功率因素	≥0.95%(满负荷输出)
绝缘强度	＞10MΩ、2kVAC一分钟无闪络，无击穿
工作方式	连续长期运行
冷却方式	智能温控型风冷、高效自然冷却
可闻噪音	≤50dB

使用环境
1) 海拔高度: 不超过2000m ；
2) 环境温度: -10℃~+40℃；
3) 相对湿度: ≤90％(25℃) ；
4) 地震烈度: 不超过8度；
5) 设备限在室内工作，且通风良好；
6) 室内应无腐蚀金属和破坏绝缘的有害气体；
7) 安装垂直倾斜度: 不超过5°；
8 微控制器抗噪声: 1000V 1μs脉冲1分钟；
9) 无强电磁场干扰与剧烈振动。
